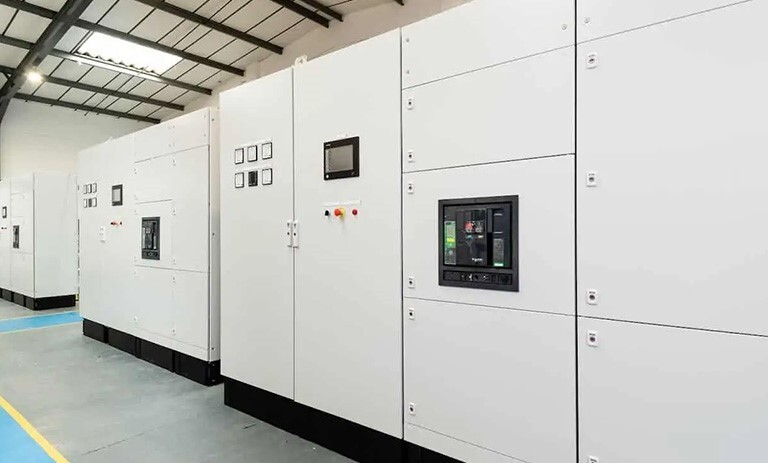

همه چیز در مورد تابلو طرح ریتال و کاربردهای آن
امروزه شرکت‌های بسیاری با هدف توزیع برق ایمن در صنایع کوچک و بزرگ و مراکز غیرصنعتی همچون فروشگاه‌ها و ادارات مختلف اقدام به تولید و مونتاژ تابلو برق فشار قوی، همچنین مونتاژ تابلو برق فشار ضعیف می‌کنند. در این میان یکی از پرکاربردترین تابلوها در صنعت برق، تابلو طرح ریتال است.
به گزارش گروه اقتصاد خبرگزاری علم و فناوری آنا، امروزه شرکت‌های بسیاری با هدف توزیع برق ایمن در صنایع کوچک و بزرگ و مراکز غیرصنعتی همچون فروشگاه‌ها و ادارات مختلف اقدام به تولید و مونتاژ تابلو برق فشار قوی، همچنین مونتاژ تابلو برق فشار ضعیف می‌کنند. در این میان یکی از پرکاربردترین تابلوها در صنعت برق، تابلو طرح ریتال است که برای مراکز صنعتی، کارخانه‌ها، کارگاه‌ها و مکان‌هایی که آمپر مصرف‌کننده‌ها کم است یا فضای کوچک‌تری دارند، استفاده می‌شود؛ اما تابلو ریتال چیست؟ انواع آن کدام‌اند؟ این نوع تابلوهای برق چه ویژگی‌هایی دارند؟ در ادامه این متن تصمیم داریم در مورد تابلوهای طرح ریتال یکی از مهم‌ترین محصولات تابلو سازی برق، مطالب مفیدی را در اختیارتان قرار دهیم.
تابلو طرح ریتال چیست؟
این نوع تابلوها اولین‌بار توسط شرکت ریتال آلمان، بزرگ‌ترین سازنده تابلوهای برق در سراسر دنیا، تولید و در بازار جهانی عرضه شد؛ از این رو بسیاری از کشورها از نام ریتال (Rittal) به‌عنوان یک استاندارد در ساخت و مونتاژ تابلو برق فشار ضعیف و قوی استفاده می‌کنند. به‌طور کلی عملکرد تابلو برق ریتال مشابه تابلوهای طرح سیواکن بوده؛ اما برای مکان‌هایی با وسعت کمتر به کار می‌رود.
همچنین مراحل مونتاژ ساده‌تری نسبت به تابلوهای معمولی داشته و در این روش تابلو سازی برق، تنها چندین سلول جدا را به هم کوپل مکانیکی می‌کنند. در تابلو طرح ریتال بسته به کاربرد برای فیدرهای خروجی، ممکن است فیوز مینیاتوری یا کلیدهای کامپکت نصب کنند. در این نوع تابلوها همچون تابلوهای سیواکن سه کلید وجود دارد که دو کلید اصلی کناری مربوط به کلیدهای ورودی و وسطی مربوط به کوپلر است.
آشنایی با انواع تابلوهای طرح ریتال
به‌طور کلی تابلوهای طرح ریتال در صنعت تابلو سازی برق از لحاظ نوع طراحی و کاربردهای مورد انتظار به سه دسته زیر تقسیم‌بندی می‌شوند:
تابلو ریتال دیواری
این نوع تابلوها با توجه به کاربرد در دو مدل تابلو ریتال دیواری AE و تابلو سلول ریتالی دیواری CM طراحی و تولید می‌شوند. ابعاد هر کدام از این تابلوهای برق متفاوت بوده؛ ولی تنها مدل CM را می‌توان در ابعاد بزرگ و به‌صورت دو درب تولید کرد.
تابلو ریتال ایستاده
تابلوهای ایستاده سلول ریتالی نیز در صنعت تابلو سازی به دو مدل تابلو طرح ریتال ایستاده PS4000 و تابلو ریتال ایستاده ES5000 تقسیم‌بندی می‌شوند که هر کدام دارای ویژگی‌ها و کاربردهای به‌خصوصی هستند.
تابلو برق ریتال ایستاده مدل PS4000
در تابلو سلول ریتال مدل PS4000 به سادگی به تعداد موردنیاز سلول را در کنار یکدیگر قرار می‌دهند و محفظه تابلو برق را با ابعاد تعیین شده تولید می‌کنند. در حقیقت دیواره‌های پشتی و پهلویی محفظه این مدل به‌صورت یکپارچه نبوده و توسط پیچ به هم متصل می‌شوند؛ از این رو به راحتی می‌توان ابعاد آن را تغییر داد.
تابلو برق طرح ریتال ایستاده مدل ES5000
در این نوع تابلو دیواره‌های پهلویی و پشتی به‌صورت یکپارچه تولید شده و نمی‌توان در آینده با توجه به نیاز، آن را گسترش دهید. در واقع ویژگی مهم تابلو ریتال مدل ES5000 نسبت به PS4000 قیمت ارزان‌تر و ایمنی بالاتر آن به دلیل استفاده از دیواره‌های یکپارچه است؛ به همین دلیل اگر برای محیط موردنظرتان تنها به یک سلول نیاز دارید بهتر است این مدل را سفارش دهید.
تابلو ریتال پیانویی یا اپراتوری
تابلو سلول ریتالی پیانویی در بازار به تابلو اپراتوری نیز شناخته می‌شود و کاربرد اصلی آن در فعالیت‌های کنترلی و مانیتورینگ است. در این مدل تابلوهای ریتالی می‌توان صفحه‌های نمایشگر و صفحه‌کلید کنترل را نصب کرد. در فیدرهای خروجی تابلو ریتال پیانویی، هم فیوز مینیاتوری و هم کلید کامپکت به‌کار می‌رود. فقط اگر کلید کامپکت نصب شود، باید جریان برق بیشتر از 250 آمپر باشد و از باس‌بار استفاده شود.
مشخصات فنی و استاندارد تابلو طرح سلول ریتال چیست؟
همان‌طور که پیش‌تر گفتیم، تابلوهای ریتالی با سه نوع کلید مونتاژ می‌شوند، کلیدهای کناری برای ورودی و کلید وسطی برای کوپلر به‌کار می‌روند. اگر منبع اصلی برق یا برق شهری قطع شود، کوپلر کلید دوم را وصل کرده و برق وسایل الکتریکی تأمین می‌شود.
در این نوع تابلوها اگر تعداد خروجی‌ها افزایش یابد، تعدادی سلول به طرفین تابلو برق اضافه می‌کنند. تمامی شینه کاری‌ها در تابلوهای ریتال در پشت تابلو انجام شده و فیدرهای ورودی (کابل‌های ورودی) از زیر کلیدها عبور کرده و به کلیدهای اصلی متصل می‌شوند. از طرفی کلیدهای مصرف‌کننده نیز از طریق کابل به این شینه‌ها وصل خواهند شد. فیوزها به‌وسیله سیم یا کابل به شینه‌هایی که در پشت تابلو قرار گرفته‌اند، وصل می‌شوند. ضخامت استاندارد ورق برای ساخت بدنه تابلو طرح ریتال، 1.5 میلیمتر و برای درب‌ها 2 میلیمتر در نظر گرفته می‌شود؛ همچنین از رنگ‌های استاندارد RAL7035 و RAL7032 برای بدنه تابلو سلول ریتالی استفاده می‌کنند.
مهم‌ترین ویژگی‌های تابلو طرح ریتال چیست؟
این نوع تابلوها کاربردها و مزایای بسیاری دارند؛ به همین دلیل در بسیاری از ادارات، بانک‌ها، فروشگاه‌های بزرگ، کارگاه‌ها و کارخانه‌ها استفاده می‌شوند. در ادامه برخی از مزایای تابلو سلول ریتالی را برای شما معرفی می‌کنیم.
- استفاده آسان در عین کیفیت و عملکرد عالی
- امکان گسترش ابعاد و مونتاژ سریع تابلوها از طرفین
- درجه حفاظت و ایمنی بالا تا IP54
- وزن بسیار کم در مقابل ابعاد متنوع
- استفاده از ورق‌های مستحکم فولادی برای بدنه و درب‌ها
- امکان تولید در ابعاد مختلف بر اساس سفارش مشتری
اکنون که با مزایای تابلو طرح ریتال آشنا شدید، این نکته را هم در نظر داشته باشید که ابعاد تابلو، کیفیت ساخت، برند تجهیزات به‌کار رفته در تابلو بر قیمت نهایی آن تأثیرگذار خواهد بود.
گفتار پایانی
همان‌طور که در مطالب بالا به آن اشاره کردیم، تابلو طرح ریتال، یکی از متداول‌ترین تابلوهای برق در حوزه تابلو سازی محسوب می‌شود که از نظر کاربرد بسیار شبیه تابلوهای معمولی است. از طرفی مونتاژ آن بسیار ساده‌تر بوده و در این روش چندین سلول جدا را به هم کوپل مکانیکی می‌کنند. در حقیقت در مکان‌هایی که فضای کمی وجود داشته یا آمپر کمتری مصرف می‌شود، از تابلو برق سلول ریتالی استفاده می‌کنند. در نهایت اگر به فکر خرید و سفارش تابلو برق سلول ریتالی هستید، بهتر است به مجموعه‌های معتبری همچون شرکت تابلو صنعت پاد که سابقه درخشانی در مونتاژ تابلو برق فشار ضعیف، همچنین مونتاژ تابلو برق فشار قوی دارند، مراجعه کنید تا خیالتان از استاندارد بودن تابلوهای برق راحت باشد.
